女児なので3DS用アイカツコントローラー作った

f:id:nm-chan:20170504215522j:plain

2017/2/12に開催された芸能人はカードが命!12にて発行された「トライスタ技術」に掲載されているアイカツコントローラーを製作したのでそのレポートを公開します。

公開の許可と助言&部品の融通をしてくださったみき先生にこの場を借りてお礼申し上げます。



なお、本制作にあたり「3DSアイカツの制御に特化」させる改造を施しています。記録機能や表示用ディスプレイ、秋田標準時間(AST)制御用マイコン「夜のなまはげ」機能についてもオミットされていますのでご留意ください。アクリル板の加工についても設計変更を施しています。



3DSの改造は自己責任で!!保証効かなくなるよ!!!



機能一覧

3DSボタン制御

 Y、X、Aボタン(アイカツボタン相当)

 START、UPボタン(演出スキップ用)



部品リスト

ボタン(三和電子のオフィシャル通販で買おう!)

・三和電子 照光式押しボタン薄型クリア45φ ボタン緑/ 5V緑 LED

OBSAX-C45UM-G-1FLED-G-5V x2

・三和電子 照光式押しボタン薄型クリア45φ ボタン赤/ 5V赤 LED

OBSAX-C45UM-R-1FLED-R-5V x2

・三和電子 照光式押しボタン薄型クリア45φ ボタン黄/ 5V黄 LED

OBSAX-C45UM-Y-1FLED-Y-5V x2

 いわゆるアイカツボタン

・三和電子  ハメ込み式押しボタン24φ  OBSF-24-W x2

 START、UPボタン



コネクタ類(共立電子とかで買えるよ!)

・日本圧着端子製造 NHコネクタ ソケットハウジング  4ピンx6

・日本圧着端子製造 NHコネクタ コンタクトピン x24

・日本圧着端子製造 EHコンタクトピン付コード x24+4

 アイカツボタン側はNH(少し大きい)コネクタで基板側はEH(小さい)コネクタを使用しています。ここらへんは各自の好きなコネクタを選んでください。ぶっちゃけ基板直付けでも・・・

 EHコネクタは死ぬほど小さくて圧着させるのがめんどくさいのでコード付きを買おうね!

・日本圧着端子製造 EHコネクタ ベース付ピン トップ型12P 2.5mmピッチ x2

・日本圧着端子製造 EHコネクタ ハウジング12P 2.5mmピッチ x2

 左右のアイカツボタンを基板につなげる用

・日本圧着端子製造 EHコネクタ ベース付ピン トップ型04P 2.5mmピッチ x1

・日本圧着端子製造 EHコネクタ ハウジング04P 2.5mmピッチ x1

 「START」「UP」ボタンの信号線、GNDを接続する用



フレキ

・aitendo FFCケーブル(0.5/10P) (全長/電極面: 300S)[FFC(0.5)10P] x1

 ケーブル、今回作ったコントローラーはボタン5+GNDで6線あれば良いんだけど何かに使うかもと思って少し多めのやつをポチった。


・aitendo FFC変換基板(2W)[FFC10(0.5)-2.54D] x1

 基板側のフレキ、はんだ済みで使いやすい

・aitendo FFCコネクタ(SMT) (型番: CN-FFC(0.5)10PD)[CN-FFC-SMT2]  x2

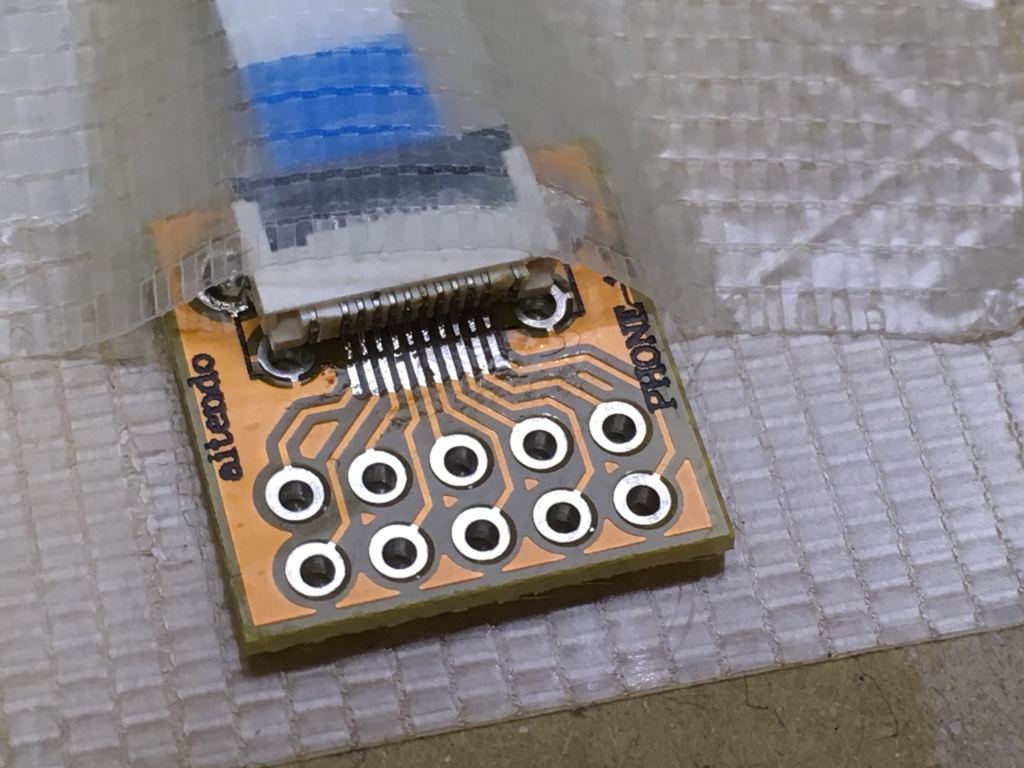

・aitendo ピッチ変換(2枚入)[SMT05-10P254] x1

 DS側のフレキ、はんだ付けは自分でやる必要がある。

 1個失敗して2個めで成功した。予備買っといて助かった。

 f:id:nm-chan:20170504224329j:plain

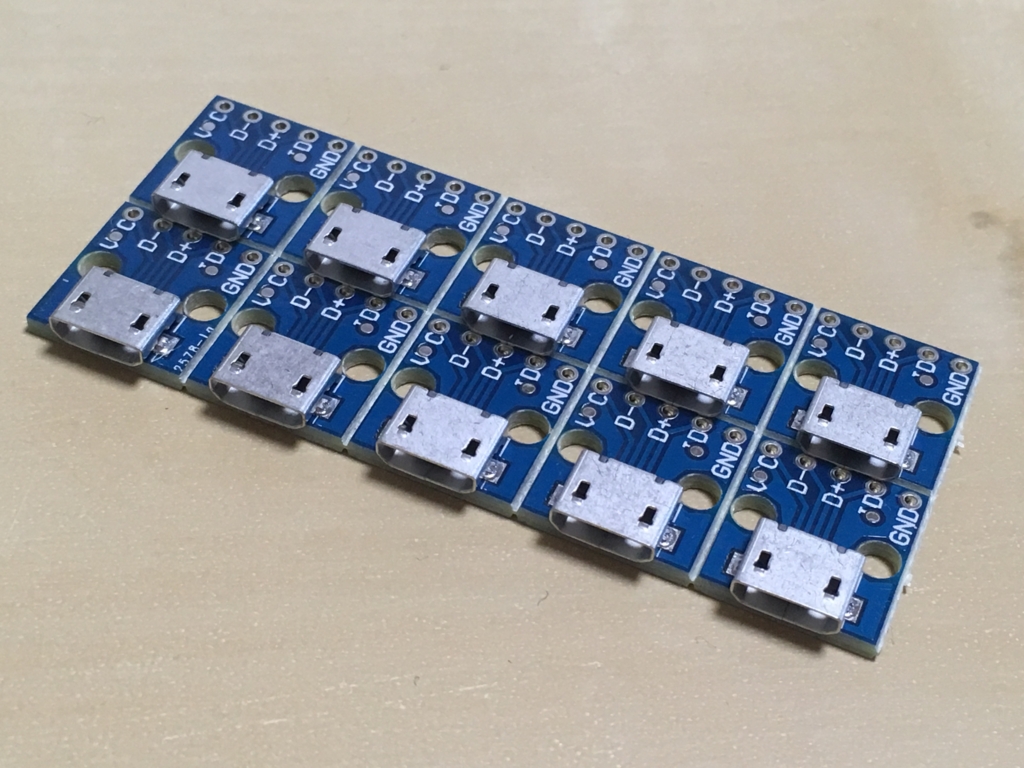

・micro USBコネクタ x1

 アイカツボタンのLED給電用 こんな感じで最初からはんだ済みのを買ったほうが良い。抜き差しの頻度が高い部品なので。

 f:id:nm-chan:20170504224908j:plain

・適当なユニバーサル基板 x1

 家に転がってた72x47mmのたぶん標準サイズのやつをつかってるよ!

 ・細めのケーブル

 3DS内で取り回しできるくらいに細いやつ

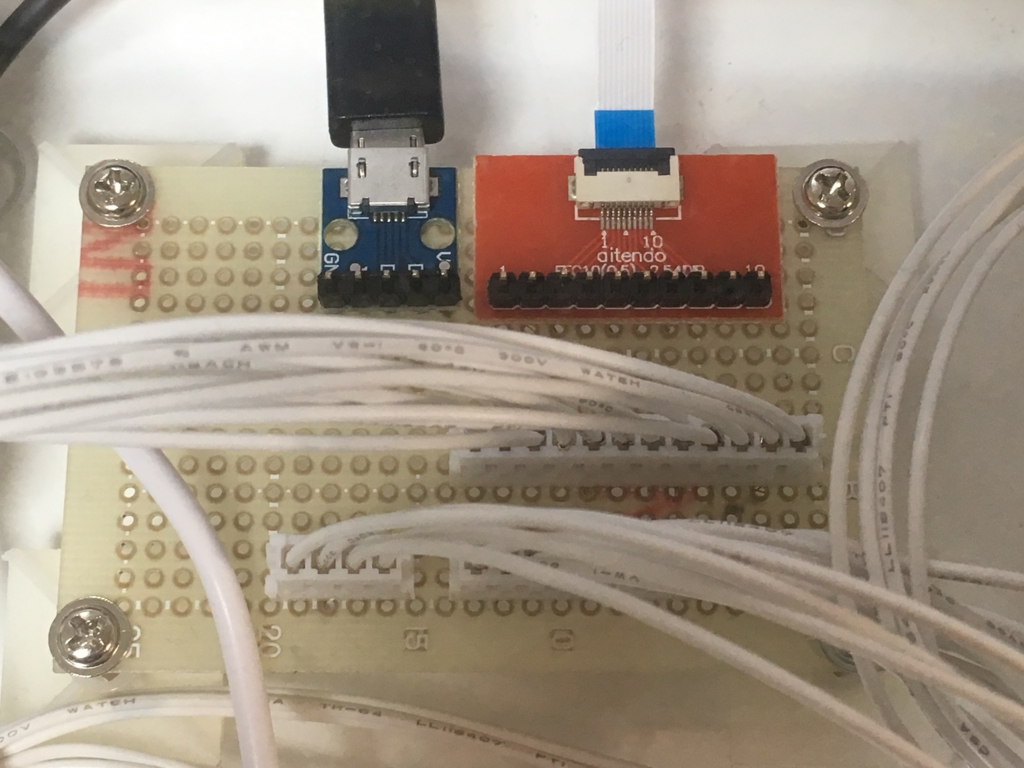

基板作成

上記の購入した部品を適当に繋げます

f:id:nm-chan:20170504225437j:plain





new 3DS LL ボタン信号線取り出し

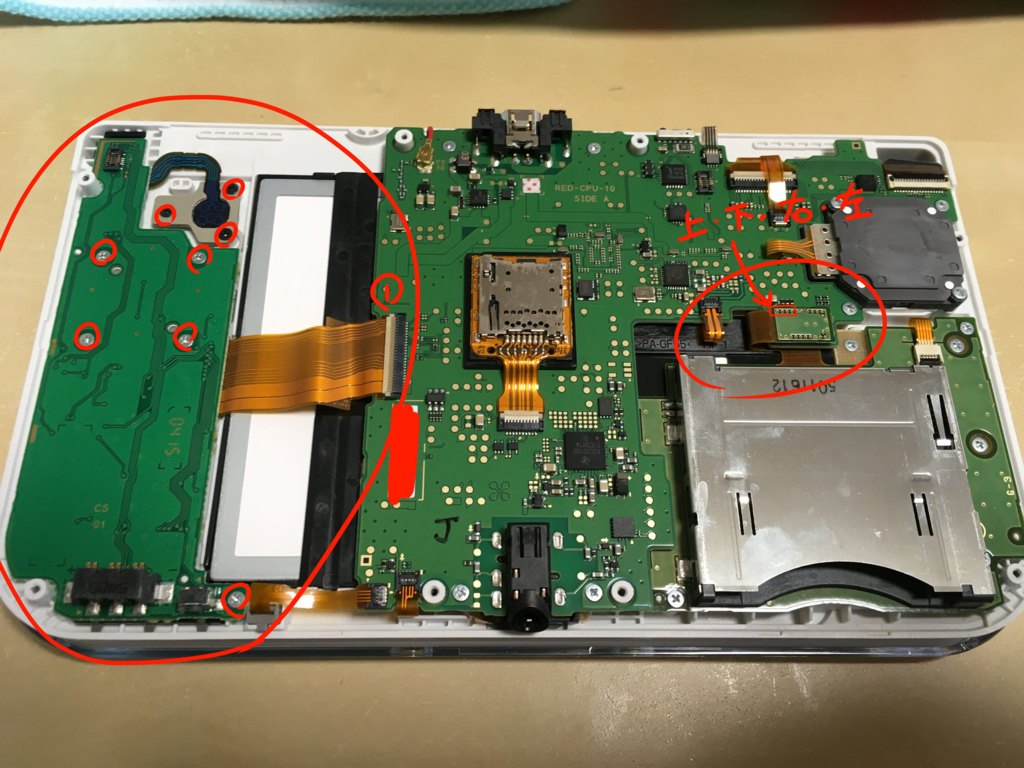

手持ちのnew 3DS LLを適当にガバーっと開けます。

L、Rボタンのフレキがあるから気をつけてね。写真は撮り忘れたから無いよ。



左側はABXYボタン用の基板です。このままでははんだ付けできないのでフレキを外してからネジを外しましょう。十字キーはこのままがんばってはんだ付けしてください。

f:id:nm-chan:20170504231253j:plain

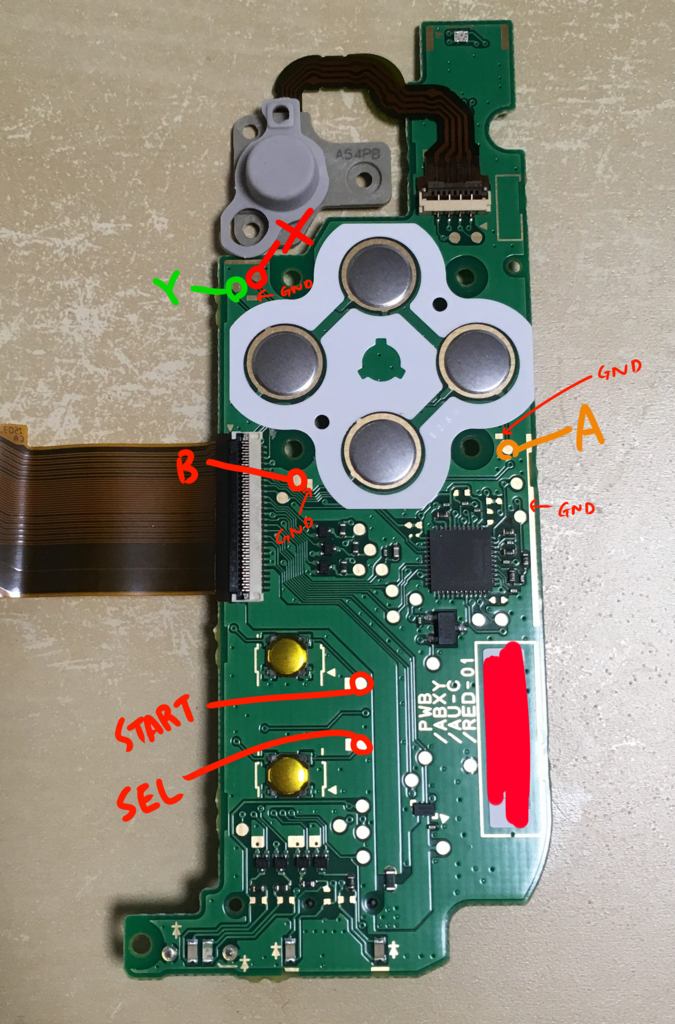

ABXYボタン用の基板をひっくりかえすとこんな感じになっています。

使いたいボタンを適当につなげてね。GNDはどこか1箇所とってくれば大丈夫。

f:id:nm-chan:20170504230637j:plain

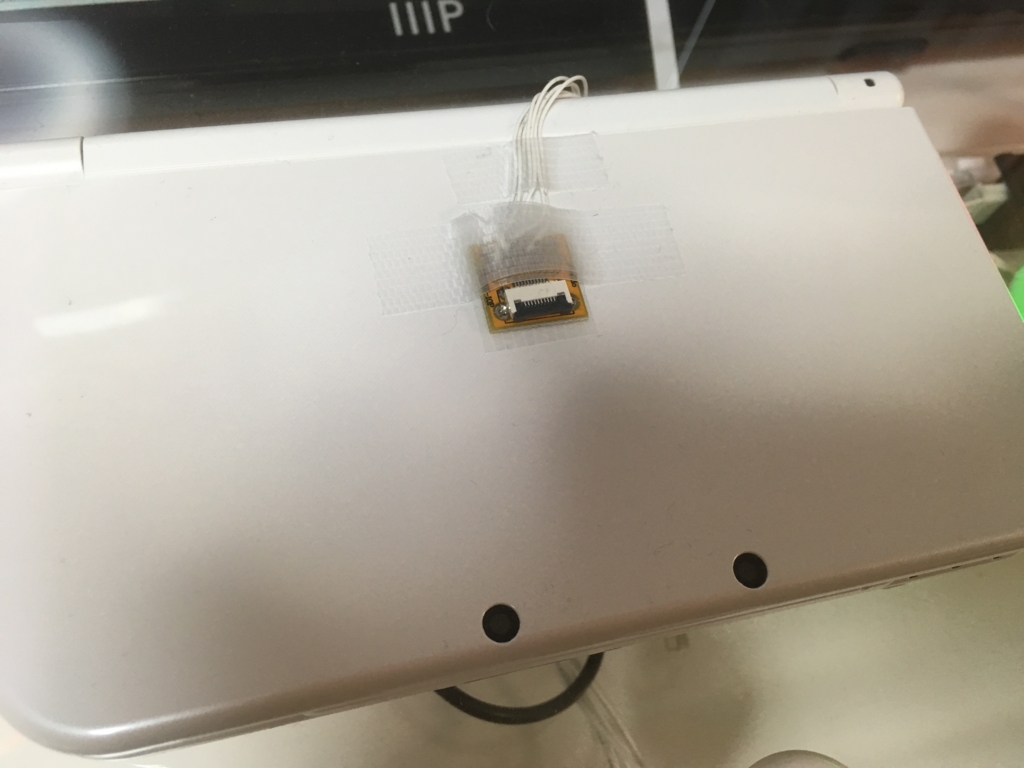

3DSの加工が終わったら適当にケーブルを良い感じにアレして用意したフレキ基板と接続します。なぜめんどくさいフレキを採用したのかというと極力薄くすることでケースを使えるようにしたかったからです。電車とかでケーブル垂れてる3DS使うのはちょっとねえ・・・

3DSのガワを加工しても良いという人は本体にコネクタ埋めることもできそう。

こんな感じです。

f:id:nm-chan:20170504231732j:plain





アクリル板加工

今回、アクリル板の加工にははざいや様を利用させて頂きました。

自動見積りでは対応できないので見積もり依頼を出します。

(原材料費は変動しますので金額変わってるかも)

元々のモデルとの変化点は

・天板の枚数を2枚から1枚へ変更

・ディスプレイ用の穴削除

・アクリル厚を薄く

・アクリル材を一番安いものへ変更

・START、UPボタン用24mm穴を2個追加



①板 :透明アクリル(押出板) 厚さ 5mm サイズ 200×515 mm テーパー3.5C磨き仕上げ
※穴あけ43φ=6箇所、24.5φ=2箇所
A(左上)からの位置
・X51.5mm,Y93.5mm,直径43mm
・X121.5mm,Y93.5mm,直径43mm
X86.5mm,Y41.5mm,直径43mm
・X235.5mm,Y175mm,直径24.5mm
B(右上)からの位置
・X51.5mm,Y93.5mm,直径43mm
・X121.5mm,Y93.5mm,直径43mm
X86.5mm,Y41.5mm,直径43mm
・X235.5mm,Y175mm,直径24.5mm
税込価格 3,932(円) x 1(個)
②板 :透明アクリル(押出板) 厚さ 15mm サイズ 67×199.5 mm ノコカット
・斜めカット X199.5 Y14.8mm
税込価格 1,259(円) x 2(個)

※2個だと強く押すとたわむので気になる人は3個にしよう

③板 :透明アクリル(押出板) 厚さ 3mm サイズ 199.5×515 mm  ノコカット
税込価格 587(円) x 1(個)

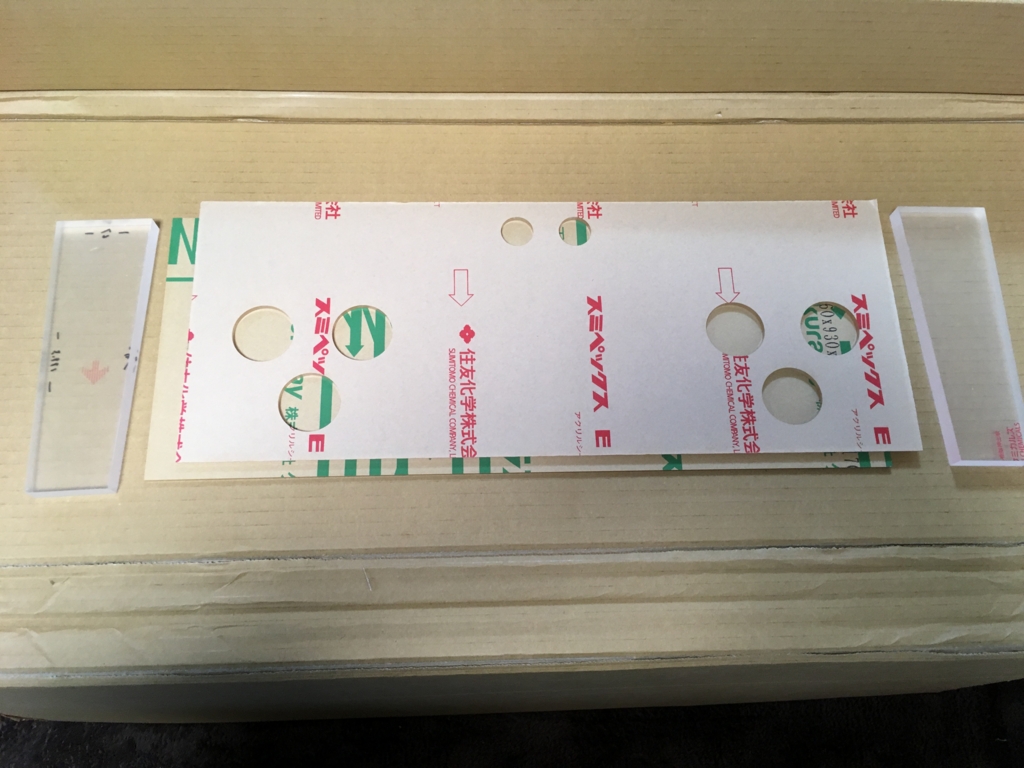

こんな感じでやってきます。固定はめんどくさかったので自動車用の超強力両面テープですませました。他にもネジ穴あけたりアクリルを溶かす接着剤を使う等いろいろできます。

f:id:nm-chan:20170504232834j:plain

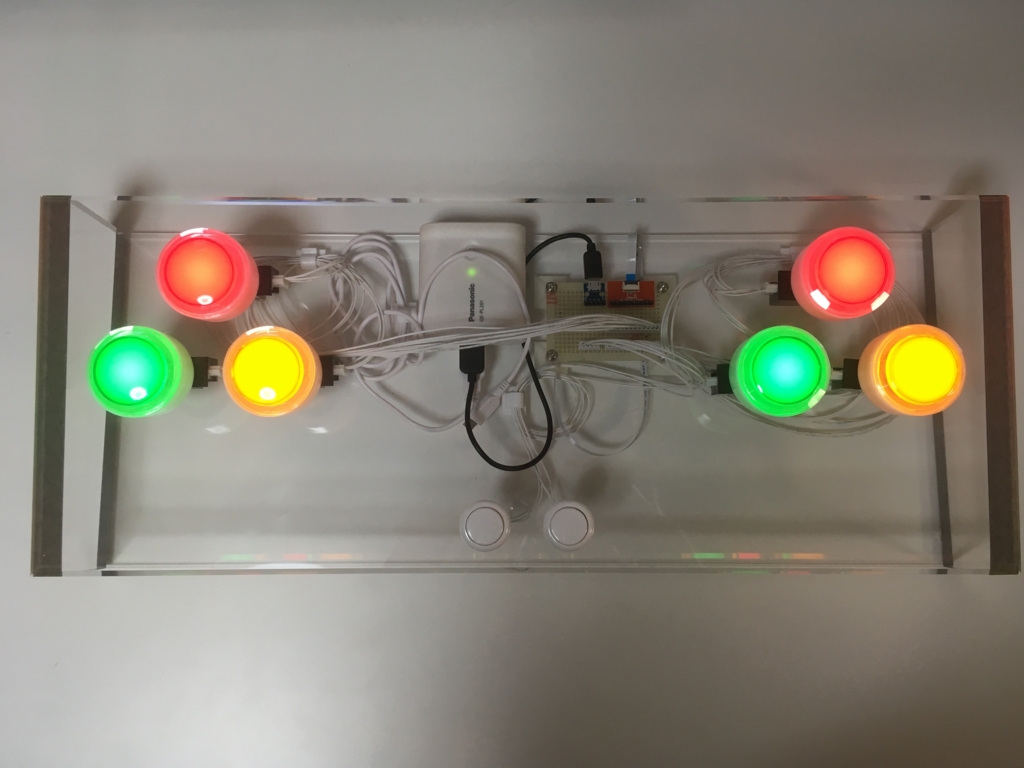

完成☆

できました!!!

制作にかかった費用は15,000円くらいです。

f:id:nm-chan:20170504233058j:plain



f:id:nm-chan:20170507044710j:image

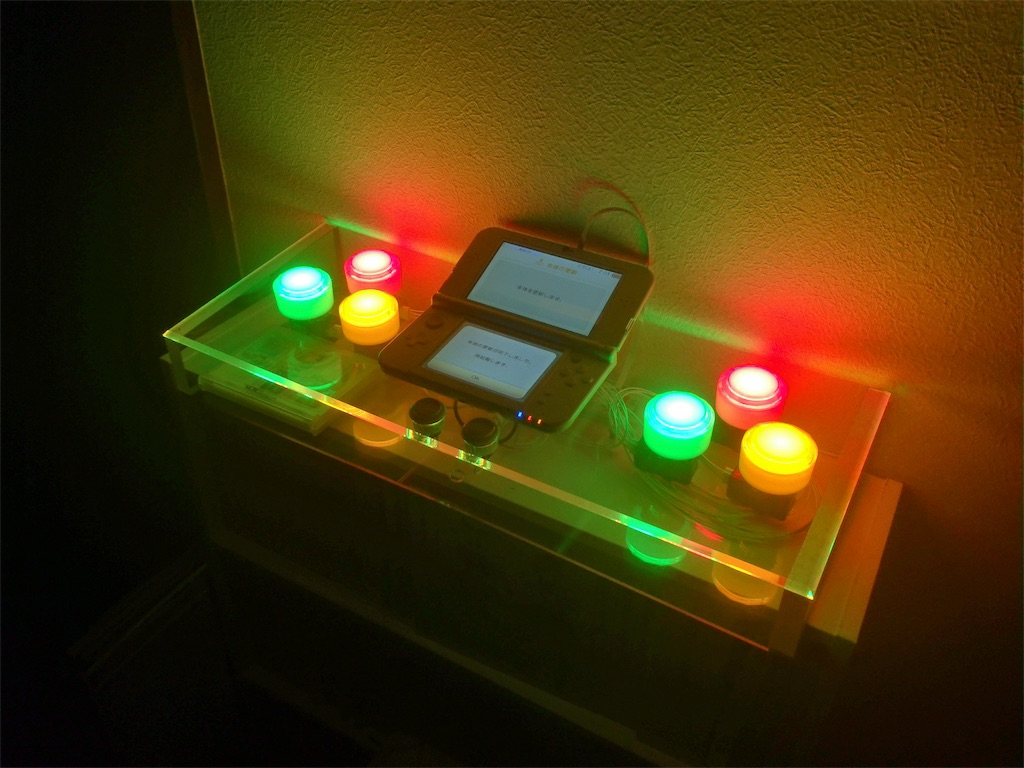

夜だとこんな感じでかっこいい



おまけ

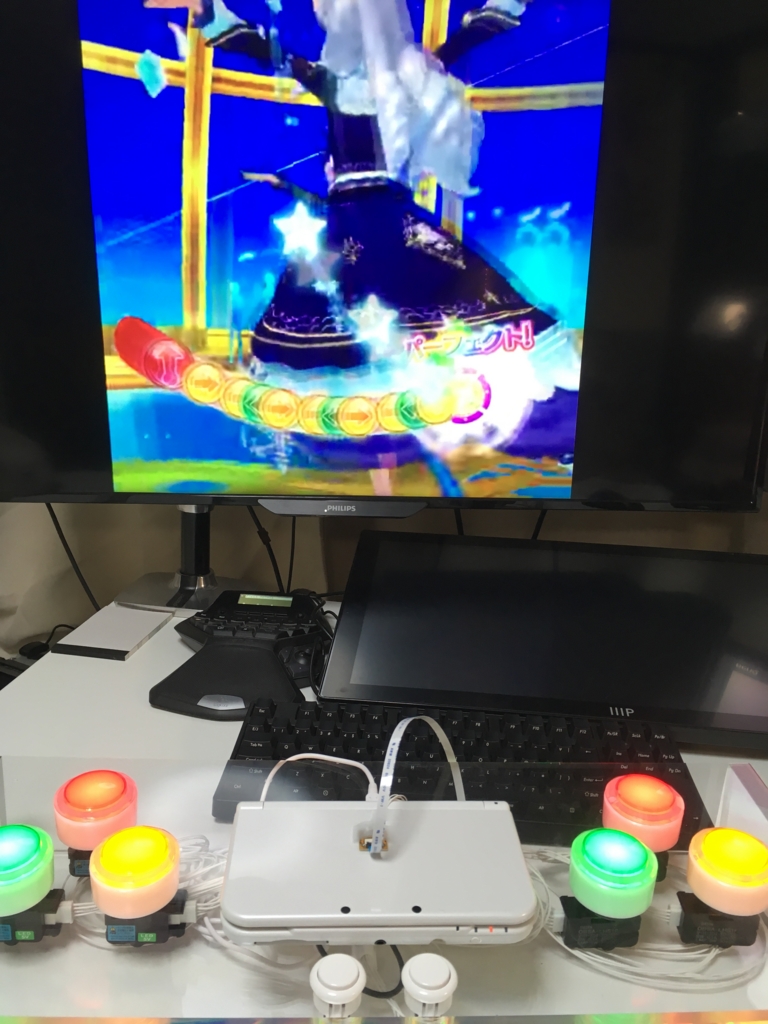

Youtube見ながら荒野の奇跡を練習してる女児の図

f:id:nm-chan:20170504233453j:plain

アイカツスターズ!イリュージョン★ShowTime最速上映会に行ってきた!

木曜に関係者試写会へ行きましたがまた来たぞ横浜!!!

DMM VR THEATER!!!

というわけで今度はナイトタイム初参戦です。

f:id:nm-chan:20170423235627j:image



今回の席はこんなところ。

段差があってすごい見やすい。

f:id:nm-chan:20170423235615j:image



試写会のときは場の雰囲気的にサイリウムとか声援送れない感じだったんだけど

一般上映のしかも夜回ともなれば大きなお友だちがたくさんいてもう何も怖くない!

たーーのしーーー!!!!!!!!



やっぱファミリー回とは曲の順番とか長さが違うね!!

細かいセトリはメモしてる人のツイートを見よう!



f:id:nm-chan:20170423235547j:image



売店が牛歩すぎて開演前に買えなかったドリンクf:id:nm-chan:20170423235554j:image



ゆめちゃんに投票しました。

f:id:nm-chan:20170423235602p:image

アイカツスターズ!イリュージョン★ShowTime関係者試写会に行ってきた!

行ってきました!

といっても関係者ではなく抽選に当たっただけの一般枠です。

4/20(木)の16時!しかも当選メールは前日!

そんなん関係ねえ!会社は早退だ!!!



来たぜ横浜!DMM VR THEATER!!!

f:id:nm-chan:20170420215155j:image



めでたいたい!めでたいたい!!!

f:id:nm-chan:20170420215146j:image



リアルたい焼きも売ってたよ!!!

f:id:nm-chan:20170420215111j:image





一般枠は最後尾3列でズーム無しだとこんな感じ、スポットライトが目に当たって痛かった。(恒例の写真OKタイム)

前のほうは報道陣、幼女先輩、関係者といった順で埋まっていました。

ここに来るような幼女先輩はガチ勢らしく踊りも完璧でした。きっと徳が高い高僧なんだろうな・・・。

f:id:nm-chan:20170420215139j:image

2期の新曲+1期で人気あったやつという感じでした。

ファミリータイム公演ということで歌は1番だけで続々と次へ行く感じ。

エルザフォルテの個人曲かっこいい!STARDOM!もbon bon voyageも最高でした!

リリィ先輩の歌は相変わらず演出が神がかってました。

そしてなんといっても小春ちゃん、ゆめちゃんのデュエット!周りの大きいお友だち達も思わず「おおっ」と声を出していました。

ShowTimeが終わるとゆめ役の富田美憂、ローラ役の朝井彩加によるトークショーでした!

またこんどナイトタイムに行ってきたいと思います!

ありがとうアイカツ!ありがとうDMM VR THEATER!



f:id:nm-chan:20170420215119j:imagef:id:nm-chan:20170420215128j:image

ヴィーナスアーク来航記念ライブへ行ってきた!

さて!アイカツスターズもいよいよ2年目突入ですね!

お馴染み(?)のライバル校出現でなんと豪華客船(ヴィーナスアーク)で移動している・・・という設定です。



というわけで川崎のラゾーナで記念ライブをやっていたので見てきました!

f:id:nm-chan:20170417233358j:image

写真は撮影OKタイムのやつ。幼女先輩もすごい数がいた!



f:id:nm-chan:20170417233406j:image

ラゾーナ川崎ナムコで期間限定アイカツショップがオープンしていたので行ってきました。ゆめちゃんのグッズもS4になったということで少し大人な感じになってた。

学生証はそこらじゅうで配ってて気がついたら2個もらってた。布教すればええんか?



f:id:nm-chan:20170417233416j:image

ありがとうアイカツスターズ!ありがとううっすん!

DMM VRシアターでアイカツ見てきた

アイカツ!ライブイリュージョン アンコールParty 2017を見るためにDMM VRシアターへ行って来ました。

横浜西口のROUND1とかあるとこの近くでなかなか良い立地です。



 f:id:nm-chan:20170226013051j:image

スターズの宣伝ライブだけ写真とって良いらしいのですが見て!これ!マジで立ってるんですよ!!!!ミクライブとかの比じゃないそこにいる感でした。



f:id:nm-chan:20170226013258p:image

投票でエンディングが変わるタイプの演出になっていて自分が行った回は美月さんチームが勝ってました。



f:id:nm-chan:20170226012804j:image

4月はスターズのライブイリュージョンやるらしいのでまた行かなきゃ



プリンタ買い替えました

かれこれ5、6年使ってたブラザーのDCP-J715Nの調子が悪くなって来た(印刷がぼやぼやになる)ので買い換えることにしました。



f:id:nm-chan:20170214222422j:image

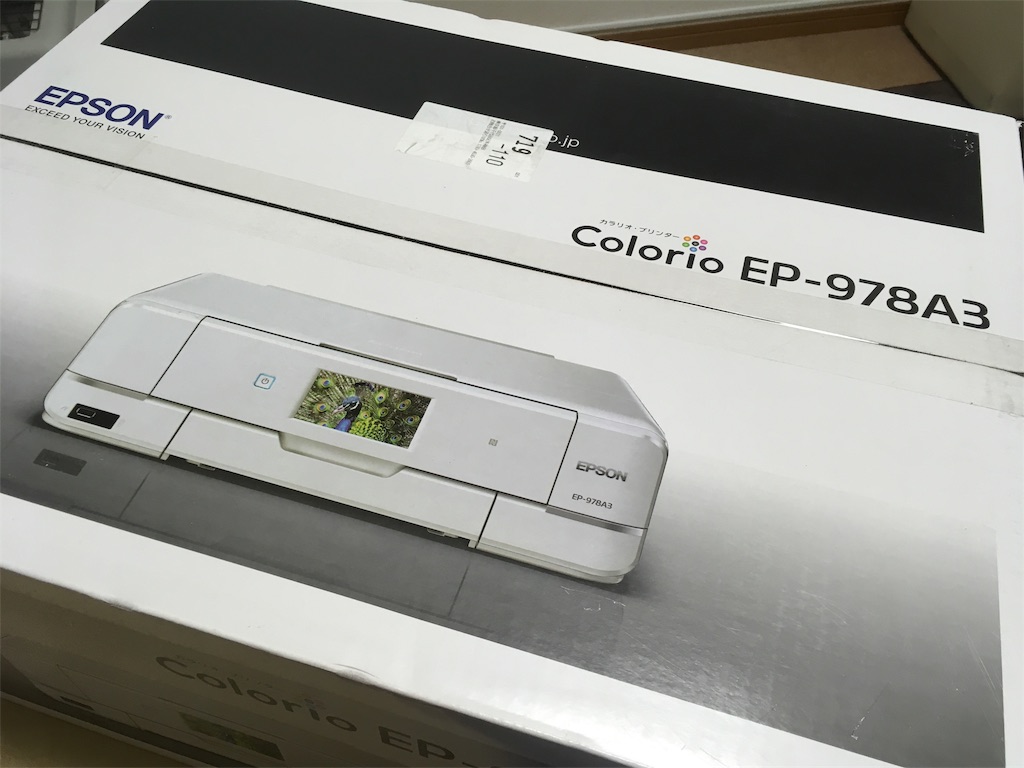

じゃん!エプソンのEP-978A3です!
